 實現目標
將網絡中心建設成為局域網絡與上級機構網絡、下屬分支機構網絡、國際互聯網Internet等進行網絡連接的電腦網絡交換中心；實現網絡之間的安全、高速相互訪問；為實現辦公自動化和運行基于電腦網絡的應用信息管理系統提供良好的硬件平臺。通過網絡中心的建設實現企業內部互聯網Intranet和國際互聯網Internet之間安全、無縫的結合，利用各種新技術使辦公、管理逐步實現網絡化、信息化、現代化。其作用主要表現在：
·實現局域網與其他各網絡之間的安全、高速數據訪問交換
·采用Internet代理服務，實現所有站點通過電腦網絡高速訪問Internet。
·建立WWW服務器，實現在Internet和Intranet上的信息發布，使內外的人員能夠即使了解公司的最新信息。
·建立郵件服務器，實現企業工作人員與上級機構、分支機構等的電子信息的傳遞。
·構建起基于網絡設計的Client/Server(客戶機/服務器)或Browser/Server(瀏覽器/服務器)結構的辦公自動化系統、各種信息管理系統的網絡硬件平臺和系統運行平臺。

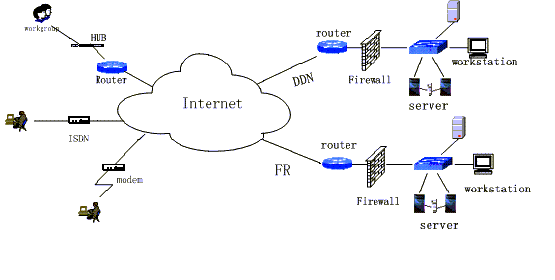

網絡方案說明
骨干連接
網絡骨干采用以交換為中心的結構。網絡中心承擔著整個網絡的數據交換工作，因此它必須具備優良性能和高度的安全性可靠性。骨干連接采用高性能交換機作為骨干交換機，它具備1000M/100M端口連接速率，用于高速連接各功能服務器、局域網(LAN)以及Internet路由器、上級機構和分支機構。
局域網連接
骨干交換機下聯局域網交換機的上聯端口，形成內部局域網與網絡中心骨干網100M的高速連接，內部網絡用戶可安全高速連接上級機關網絡、分支機構網絡、Internet以及內部各種網絡資源。
Internet連接
企業級Internet連接不同于中小企業和家庭用戶，高速、安全、簡便是企業級因特網連接的特點。要實現上述特點在建立企業Internet連接時應該考慮到兩個重要因素：ISP(互聯網服務提供商)的選擇和企業與ISP連接線路的選擇。
由于國內的電訊、數據通訊、因特網服務專營的特點，國內經國家批準運營的面向用戶有兩個網，原郵電部的ChinaNet(中國公眾計算機互聯網)和原電子部的ChinaGBN(中國金橋信息網)，目前屬于中國電信的ChinaNet已經形成遍布全國的高速主干網絡，其接入服務已經延伸到市、縣，而且擁有近250M的國際出口帶寬(占中國因特網國際出口總帶寬的80%以上)，因此ChinaNet也是企業Internet連接的當然之選。
現在企業與Internet連接的線路也有多種選擇，有比較成熟的PSTN(公共電話交換網)、分組交換網、DDN(數字?jǐn)?shù)據網)，還有新近發展的ISDN(綜合業務數字網)、ADSL(非對稱數字用戶線)、F.R(幀中繼)。綜合企業的實際需求、費用情況和擴展性等要求，DDN是比較好的選擇。一方面DDN技術比較成熟，屬于專線連接方式，省卻了連網需要撥號的繁瑣，可提供全天二十四小時連接；另一方面DDN提供從64K到2M多種帶寬供用戶選擇，用戶可根據企業的實際情況自由選擇并方便擴展。
分支機構連接
分支機構連接屬于廣域網連接，目前在總部與分支機構網絡連接上存在三選擇：撥號連接、專線連接和VPN連接。
利用PSTN使用Modem電話撥號方式進行網絡連接的方式屬于慢速網絡連接，這種慢速連接由于網絡傳輸速率的限制，而且長途連接時需要支付高額的長途電話費用，在存在有外地分支機構連網的情況有其不可取之處。雖然ISDN的出現上述情況有所改善，但是仍然擺脫不了連網需要撥號、長途撥號資費以及速率128K的限制。如果將ISDN連接作為企業廣域網絡連接的備份線路，當主要連接線路出現故障時承擔起保障企業網絡仍然保持暢通的后備作用。
一直以來專線連接是比較好廣域網的選擇，需要在企業總部和分支機構之間建立專線連接，但當企業存在多個分支機構特別是外地分支機構時，線路租用費用就十分可觀，所以專線連接一直是銀行、證券等行業的專利。
VPN虛擬專用網絡的出現很好的解決了上述兩種連接方案的不足之處，VPN是在公用網絡上建立專用網絡的技術。稱之為虛擬網，是因?yàn)閂PN任意兩個節點之間的連接并沒有傳統廣域網絡所需的點到點的物理連接鏈路，而是架構在公用網絡服務供應商ISP所提供的網絡平臺之上的邏輯網絡。用戶數據是通過在ISP提供的公用網絡(Internet)中建立的邏輯隧道(Tunnel)，即點到點的虛擬專線進行傳輸?shù)摹Ｍㄟ^相應的加密和認證技術來保證企業內部網絡數據在公用網絡上安全傳輸。從而真正實現網絡數據傳遞的專有性。VPN也擺脫了傳統專線連接方案總部和分支之間使用相同線路、相同設備的情況，它支持已經目前幾乎所有廣域網絡連接技術。
移動及慢速連網用戶連接
移動及慢速連網用戶使用Modem撥號連接企業網絡，建立此種連接可有兩種方案選擇。一種是在網絡中心設置RAS(遠程訪問服務器)，用戶通過電話撥號到網絡中心服務器建立與公司總部網絡的連接，此種方法存在外地連接的長途電話資費問題。另一種是VPN方式，用戶通過撥通本地ISP，通過VPN方式與總部網絡建立連接。
上級機構連接
使用無線連網技術，通過使用衛星通訊設備實現與上級機構網絡的連接。
綜合上述，網絡中心網絡工程在與骨干網、內部局域網、上級機構和Internet連接上方案較為固定外，在與下屬分支機構、移動用戶連接上存在兩種方案，基于傳統的廣域網連接方案和基于VPN的連接方案。
網絡設備選擇
骨干交換設備
骨干交換機選用Cisco
Catalyst2900系列交換機。它的主要特性有：
·24個10/100M自適應端口，使網絡速度大幅度提高，解決網絡阻塞。
·背板速度1.2GB/2.4GB，所有端口均支持全雙工通訊，高達200M的端口網絡速度，使網絡性能更加出色。
·10/100M自適應端口，使用戶原由10M網絡輕松接入，及簡化網絡
設計，又可保護投資，降低成本。
·16K的MAC地址支持，滿足大型網絡建設要求。
·靈活的VLAN設置，多達1024個VLAN的劃分，以及對ISL
Trunking、動態ISL、VLAN Trunk Protocol支持，滿足用戶對網絡安全性的要求。
·4M
Flash ROM、8M/20M DRAM、128K/256K NVRAM、256/512K
EPROM。
·基于Web的界面使得可以通過標準瀏覽器從網上任意地方執行交換機管理。
·控制臺訪問多級安全可防止未授權用戶改動交換機設置。
Internet連接設備及線路
Internet連接線路采用租用電訊局128KDDN專線。數字?jǐn)?shù)據通信網的優點
：
·傳輸質量高，時延小，通信速率可以根據用戶需要任意選擇。
·路由自動迂回，保證電路高可用率。
·全透明傳輸，可支持?jǐn)?shù)據、圖像、話音等多媒體業務。
·方便地組建虛擬網（VPN）建立自己的網管中心。
·根據需要選擇不同的業務功能。
Internet接入采用ChinaNet的DDN專線接入。
中國公用計算機互聯網CHINANET是由國務院信息領導小組確定的、郵電部門組建的國際計算機互連網(INTERNET)中國聯網系統。它以高速、寬暢的網絡環境、充足的中繼線路、便利的接入方式、標準的中文環境及強大的技術支持，獨樹一幟。廣州與北京、上海共同組成了CHINANET骨干網核心層，廣州有四條2Mb
的高速數據專線直達美國，極大地提高了網絡數據交換速率。除此外，廣州還與北京、上海構成了華南、華中、中南及西南四個大區的中心點。
Internet接入路由設備選用Cisco
2620路由器，加裝廣域網接口卡連接電訊局提供的DDN調制解調器或DTU。Cisco
2620路由器主要特點有：
·Cisco 2620配置有一個100M的LAN接口， 兩個Cisco WAN接口卡插
槽，一個Cisco網絡模塊插槽和一個新的高級集成模塊（AIM）插槽。
·Cisco 2620
路由器的WAN接口卡支持眾多的接口，包括串行接口、 (ISDN
BRI)接口和集成化信道服務部件/數據服務部件(CSU/DSU) 等，可作為主要及備份WAN連接。 Cisco
2620可用的網絡模塊支持一系列高密度串行、撥號集中和多服務語音/數據集成選項。
·Cisco
2620體現了Cisco將多服務語音/數據集成功能添加到其產品系列中的承諾，使得公司客戶能夠控制成本，幫助服務提供商提供更寬范圍的可管理服務選擇。
·Cisco 2620
支持現場升級模塊部件，客戶可很容易地改變網絡接口，無需對整個遠程分支辦公室解決方案進行"叉車式升級"。 Cisco
2620平臺的全新AIM插槽具有支持高級服務（如硬件輔助的數據壓縮和數據加密等）的可擴展性，從而進一步保護了用戶的投資。
·Cisco
2620
在單臺設備中集成了CSU/DSU、ISDN網絡終端（NTI）設備和其他遠程分支辦公室布線室中的設備，節省了空間，并能通過
CiscoWorks和CiscoView等網絡管理軟件進行遠程管理。
Internet防火墻
采用與Cisco 2620路由器配套使用的Cisco
2600 IP/Firewall
Pack。它的主要特性有：
·基于上下文的訪問控制（CBAC）為先進應用程序提供基于應用程序的安全篩選并支持最新協議。
·Java能防止下載動機不純的小應用程序。
·在現有功能基礎上又添加了拒絕服務探測和預防功能，從而增加了保護。
·在探測到可疑行為后可向中央管理控制臺實時發送報警和系統錯誤信息。
·TCP/UDP事物處理記錄按源/目標地址和端口對跟蹤用戶訪問。
·配置和管理特性與現有管理應用程序密切配合。
網絡中心配備2臺服務器和1臺網管工作站。一臺服務器作為Web服務器和Mail服務器，作為企業信息發布服務器和電子郵件服務器；另一臺服務器作為PDC和WINS服務器，作為網絡主域控制服務器負責網絡安全及登錄和因特網名稱服務器負責網絡上域名解析；網絡工作以100M直接接入網絡用于網絡管理和維護。
按傳統廣域網方式連接分支機構設備
連接線路采用租用電訊局DDN專線或申請1000M光纖線路，實現總部網絡與分支機構網絡?quot;點對點"連接，有多少個分支機構需要連接就要有多少條鏈路。ISDN的主要特點有：
網絡路由器選用Cisco路由器，加裝廣域網接口卡連接電訊局提供的DDN調制解調器或DTU，也可以加裝ISDN廣域網接口卡連接ISDN線路。
慢速連接采用在Cisco
2620路由器加裝異步通訊模塊（Cisco
NM-4A-S）實現，可同時支持4路PSTN電話撥入連接。
采用VPN廣域網方式連接分支機構設備
從VPN技術的原理可知，VPN連接是建立Internet連接之上的一種網絡數據傳遞加密技術，因此采用VPN連接分支機構網絡不用在增加設備和線路，只需購買相應基于Cisco路由器的VPN軟件即可。
慢速連接采用在Cisco路由器加裝異步通訊模塊實現，可同時支持4路PSTN電話撥入連接。
綜合上述，可以知道采用VPN技術構造企業廣域網絡，的確可以大大減少購置設備的數量和廣域網絡租用線路數量，能夠從很多方面降低擁有成本。但是VPN技術畢竟是一種建立在不安全的公共網絡上的一種加密技術。這就好比病毒與反病毒軟件，反病毒軟件每天都在不斷擴充他的病毒特征文件以便可以殺更多的病毒，而新的電腦病毒又在不斷的出現。也就是說在計算機網絡上任何目前安全的技術并不是永遠安全的，因特網上不斷發生的"黑客時?quot;就是一個很好的例證。所以企業在選擇自己的網絡如何構造時一定要結合各種實際情況，網絡的用途、安全性要求、經費預算情況等都是必要考慮的因素。
應用平臺選擇
應用平臺是指在網絡平臺的基礎上選擇的一組面向應用的軟件產品。目前基于Internet/Intranet技術，并對多媒體信息收集、加工、存儲與發布提供全方位支持的應用組件主要有Microsoft
BackOffice與IBM Lotus
Domino/Notes。
Domino/Notes是目前世界上領先的群件系統，是一個覆蓋Internet/Intranet各方面功能的、強大的、方便靈活的開發平臺，提供了電子郵件、分組討論、工作流、計劃跟蹤項目進度、文檔管理、應用程序開發、Web
發布和瀏覽、數據庫復制、集中化目錄服務、協同工作、日程安排等多種功能。Domino/Notes為用戶提供了一條共享信息的途徑，可以輕而易舉的完成許多任務，還可以輕松地與他人一道工作。Domino/Notes集成度高，用戶的安裝與使用省事方便，但因軟件包含的功能教多，應用系統的開發難度較大，需要經過一段時間的學習和時間。因此選用Domino/Notes在應用開發成本和系統維護成本上值得考慮。
BackOffice是專門為Internet/Intranet應用設計的一組服務器應用軟件，它包括：Windows
NT Server、Internet Information Server、Exchange Server、Proxy
Server、SQL Server等。這是一組集成的運行與Windows NT
Server上的服務器應用組件�？梢园凑諔�(yīng)用的情況逐漸添加到網絡中。BackOffice各組件高度集成，各種服務器組件加上Windows
95/98、Internet Explorer、Office等組成的桌面系統，再加上被廣泛采用的Microsoft
Visual
Studio系列開發工具的支持，以及這些軟件之間的高度集成，具非常高的集成優勢。BackOffice產品有豐富的資料、培訓支持。除Microsoft公司與第三方提供許多免費的軟件和技術支持外，市面上BackOffice方面的資料和書籍相比之下最為豐富和齊全。所以選用BackOffice作為企業Internet/Intranet應用平臺可極大降低人員培訓的費用、信息獲得成本和開發的難度和成本，最大限度的降低企業信息化管理的總擁有成本（TCO）。
Windows
NT Server
Windows NT
Server是網絡操作系統，作為其他網絡服務組件的底層運行平臺，提供網絡安全控制、網絡連接及通訊、文件及打印服務等網絡基礎平臺服務。
Internet
Information Server
Internet Information
Server可創建基于標準的Web服務器。集成的安裝向?qū)�、集成的安全性和身份�?yàn)證使用程序、Web發布工具和其他基于Web的應用程序的支持等附加特性，可幫助企業快速構造基于Internet/Intranet的信息發布平臺。
Exchange
Server
Exchange
Server是現代消息傳遞系統和工作組計算平臺。它是在客戶端/服務器的模型上開發的。它提供對郵箱、公共文件夾、通訊簿和其他組件的安全訪問。除了普通的電子郵件傳遞外，該平臺還提供組織內的日程安排功能。也可使用該系2統有效地共享基于公共文件夾、電子表格和自定義應用程序的信息。
|
